| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ASU (ADSS Mini) |

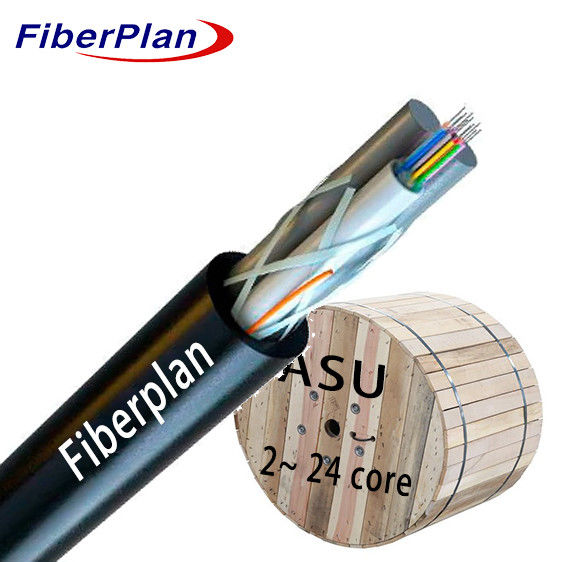

Kabel Serat Optik ASU
Deskripsi
Kabel serat optik ASU ini menonjol sebagai solusi yang dicari dalam jaringan optik FTTH, terutama untuk
Dengan menggunakan kabel serat optik tipe G.652D, ia tidak hanya menjamin
Performa transmisi data tetapi juga menawarkan kemudahan instalasi yang luar biasa.
Dengan biaya instalasi dan pemeliharaan yang lebih rendah, ia mempertahankan
struktural, ia memiliki kabel serat optik SM non-inti
Selain itu, ia menggabungkan dua komponen yang dibuat khusus yang
Memperkuat perekat dan suspensi tali, memperkuat ketahanan dan stabilitasnya dalam jaringan yang rumit
Konfigurasi ork.
Aplikasi
1 Adaptasi Distribusi Luar Ruang: Disesuaikan untuk digunakan di lingkungan luar ruangan, menunjukkan ketahanan dan
kesesuaian untuk berbagai kondisi cuaca dan faktor eksternal.
3 Kompatibilitas Transmisi Daya Trunk: Mampu menangani permintaan transmisi daya trunk
sistem, menunjukkan ketahanan dan efisiensi dalam mengelola transmisi daya tinggi dalam
jaringan.
4 Adaptabilitas Interferensi Elektromagnetik Tinggi: Cocok untuk akses dan jaringan lokal di lokasi dengan gangguan elektromagnetik tinggi
interferensi elektromagnetik, yang menyiratkan kemampuan untuk meminimalkan kerentanan terhadap interferensi dan mempertahankan
komunikasi yang stabil bahkan dalam lingkungan elektromagnetik yang menantang.
Karakteristik
1 Kinerja mekanik & suhu yang kuat: Fungsi yang dapat diandalkan di berbagai rentang suhu dan
tingkat tegangan mekanik untuk operasi yang konsisten.
2 Tabung longgar bertenaga tinggi tahan hidrolisis: Struktur tabung tahan lama tahan terhadap hidrolisis, memastikan
umur panjang bahkan dalam kelembaban rentan 3Spesialis.
3 Perlindungan Serat: tabung khusus pengisian komposit pelindung serat, memastikan perlindungan penting untuk mereka
umur panjang.
4 Ketahanan dan Fleksibilitas: Ketahanan yang seimbang terhadap tekanan dengan fleksibilitas, ideal untuk instalasi serbaguna.
5 Komposisi Pengisi Tabung Lolos: Meningkatkan kualitas pelindung tabung longgar, memperkuat kabel terhadap
faktor lingkungan.
6 Penuh 100% inti kabel: Penuh penuh inti kabel memastikan perlindungan komprehensif,
terhadap berbagai elemen eksternal untuk jangka panjang.
Rincian konstruksi kabel
| Jumlah serat | 2-12 inti | |||||||
| Penghalang Kelembaban | Pita penghalang air | |||||||
| Tabung longgar dan elemen pengisi | bahan | PBT | ||||||
| diameter | 2.2mmF±0.1mm | |||||||
| Anggota kekuatan pusat | bahan | FRP | ||||||
| ukuran | 2.0mm±0.2mm | |||||||
| Spans | 50m ~ 150m | |||||||
| Diameter kabel keseluruhan | 8.0mm±0.5mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Lapisan luar | bahan | PE | ||||||
| diameter | 10,8 ± 0,2 mm | |||||||
| Berat kabel per km | 60kg/km | |||||||
Warna serat
|
Jumlah serat 12 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| Posisi | Deskripsi | ||||||
| Suhu instalasi ((°C) | -15 ~ +60 | ||||||
| Suhu operasi (°C) | -40 ~ +70 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| jangka pendek | 20D | ||||||
| Kekuatan tarik yang diizinkan ((N) | jangka panjang | 600 | |||||
| jangka pendek | 1500 | ||||||
| Pengecoran beban ((N/100mm) | jangka panjang | 300 | |||||
| jangka pendek | 1000 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.3 | 9.2±0.3 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.5 | 10.4±0.5 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
