Kabel Serat Optik Luar Ruang
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTS |

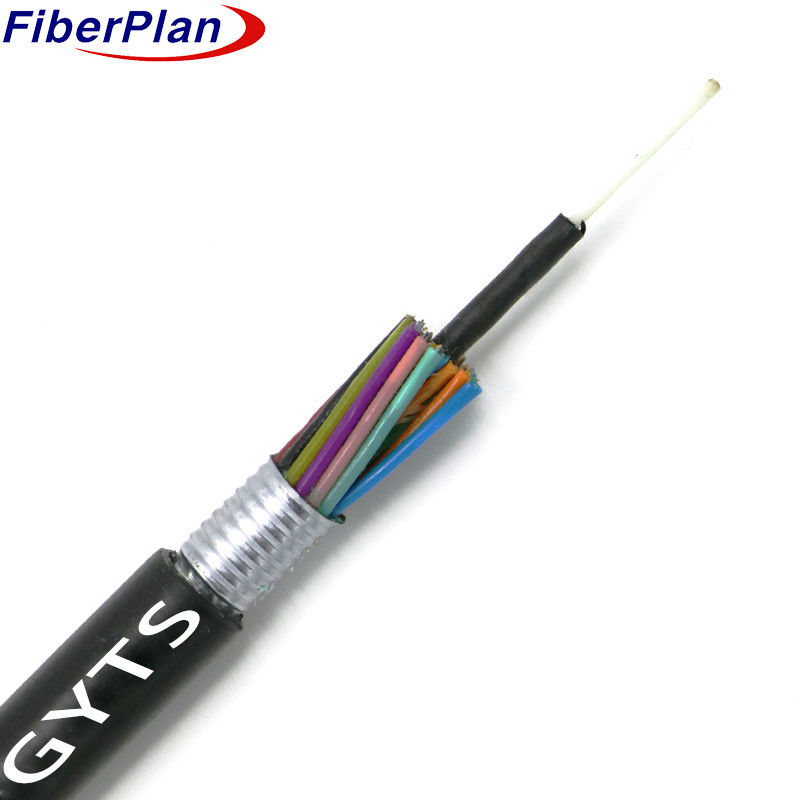

Kabel Serat Optik Multi-Tube Armored GYTS yang Dapat Diandalkan
Deskripsi
Kabel melindungi serat mode tunggal dan multi mode dalam tabung longgar yang tahan air yang kuat yang terbuat dari
Selain itu, kawat baja, dilapisi polietilen untuk jumlah serat yang lebih tinggi, memperkuat pengaturan.
Pengaturan ini, yang cocok dalam inti yang kompak di samping tabung dan pengisi, menerima perlindungan tambahan dari
Akhirnya, seluruh inti dilindungi oleh lapisan PE yang mencakup, memastikan keandalan tingkat atas dan
Pertahanan terhadap elemen eksternal.
Aplikasi
1 Ketahanan di luar ruangan: Disesuaikan untuk penggunaan di luar ruangan, memastikan kinerja yang dapat diandalkan dalam berbagai tantangan
kondisi cuaca di luar ruangan.
2 Instalasi serbaguna: Menawarkan fleksibilitas dalam pilihan penyebaran, cocok untuk instalasi udara atau pipa, a-
mengadaptasi dengan berbagai kebutuhan instalasi.
3 Komunikasi Adaptabilitas: Mendukung transfer data mulus untuk transmisi jarak jauh dan lokal
jaringan area, mengakomodasi pengaturan komunikasi yang berbeda di berbagai jarak.
Karakteristik
1 Kinerja yang dapat disesuaikan: Memastikan operasi yang konsisten di berbagai suhu dan tekanan mekanik,
memastikan keandalan dalam lingkungan yang beragam.
2 Konstruksi yang kokoh: Tabung longgar tahan hidrolisis yang kuat menjamin daya tahan, bahkan di tempat yang lembab
kondisi.
3 Perlindungan Serat: Senyawa khusus di dalam tabung secara efektif melindungi serat tertutup dari potensi
kerusakan.
4 Keseimbangan Kekuatan dan Fleksibilitas: Mengimbangi ketahanan menghancurkan, fleksibilitas, dan perlindungan UV dari selubung PE,
memastikan daya tahan terhadap tekanan eksternal.
5 Desain kedap air: Menggunakan langkah-langkah seperti kawat baja anggota kekuatan pusat, mengisi senyawa dalam
tabung dan inti kabel, dan lapisan PSP, menjaga integritas kedap air dan meningkatkan ketahanan kelembaban.
Rincian konstruksi kabel
| Jumlah serat | 2 ~ 144 inti | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | Bahan | Kawat baja/FRP/FRP dengan penutup PE | ||||||
| ukuran | 1.5mm~2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Perisai | Bahan | Pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE,HDPE | ||||||
| diameter | 8.0±0.2mm | |||||||
Warna serat
|
Jumlah serat 8 intipertabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 2 inti hingga 60 inti | 8.0±0.2mm | 115±2kg/km | |||||
| 72 inti | 100,4 ± 0,2 mm | 120±4kg/km | |||||
| 96 inti | 12.4±0.3mm | 180±5kg/km | |||||
| 144 inti | 140,4 ± 0,4 mm | 245±5kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 600 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1500 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 300 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
| Operasi suhu (°C) |
-40 ~ +70 | ||||||
| Pemasangan suhu ((°C) |
-20 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um.. | 9.2±0.2 | 9.2±0.2 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um.. | 10.4±0.6 | 10.4±0.6 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Aperture numerik (NA) | - Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um.. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Diameter pelapis | Um.. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um.. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um.. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um.. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um.. | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
