Kabel Serat Optik Multi-Tube yang Dapat Diandalkan untuk Lingkungan yang Kekerasan
Deskripsi
Kabel ini melindungi serat mode tunggal dan multi mode dalam tabung longgar yang kuat dan tahan air
Peningkatan ini disediakan oleh kawat baja, dengan lapisan polietilena untuk permukaan yang lebih tinggi.
Disusun dengan cermat dalam inti yang kompak dengan tabung dan pengisi, kabel mendapatkan tambahan
perlindungan dari lapisan PSP. lapisan PE yang mencakup melindungi seluruh inti, menjamin tingkat atas
Keandalan dan pertahanan terhadap elemen eksternal.
Aplikasi
1 Ketahanan di luar ruangan: dirancang khusus untuk digunakan di luar ruangan, memastikan kinerja yang dapat diandalkan dalam berbagai dan
kondisi cuaca yang menantang di luar.
2 Instalasi serbaguna: Pilihan penyebaran yang fleksibel untuk instalasi udara atau pipa, mengakomodasi beragam
kebutuhan instalasi dengan solusi yang dapat disesuaikan.
3 Komunikasi Adaptabilitas: Mendukung transfer data mulus untuk transmisi jarak jauh dan lokal
jaringan area, mengakomodasi berbagai pengaturan komunikasi di berbagai jarak.
Karakteristik
1 Kinerja yang dapat disesuaikan: Memastikan operasi yang konsisten di berbagai suhu dan tekanan mekanik,
memastikan keandalan dalam berbagai lingkungan.
2 Konstruksi yang kokoh: Tabung longgar bertenaga tinggi yang tahan hidrolisis memastikan daya tahan, bahkan dalam kondisi lembab.
3 Perlindungan Serat: Senyawa khusus di dalam tabung melindungi serat yang tertutup dari potensi kerusakan.
4 Keseimbangan Kekuatan dan Fleksibilitas: Mengimbangi ketahanan menghancurkan, fleksibilitas, dan perlindungan UV dari selubung PE,
memastikan daya tahan terhadap tekanan eksternal.
5 Desain kedap air: Menggunakan langkah-langkah seperti anggota kekuatan pusat kawat baja, mengisi senyawa dalam tabung
dan inti kabel, dan lapisan PSP, menjaga integritas kedap air dan meningkatkan ketahanan kelembaban.

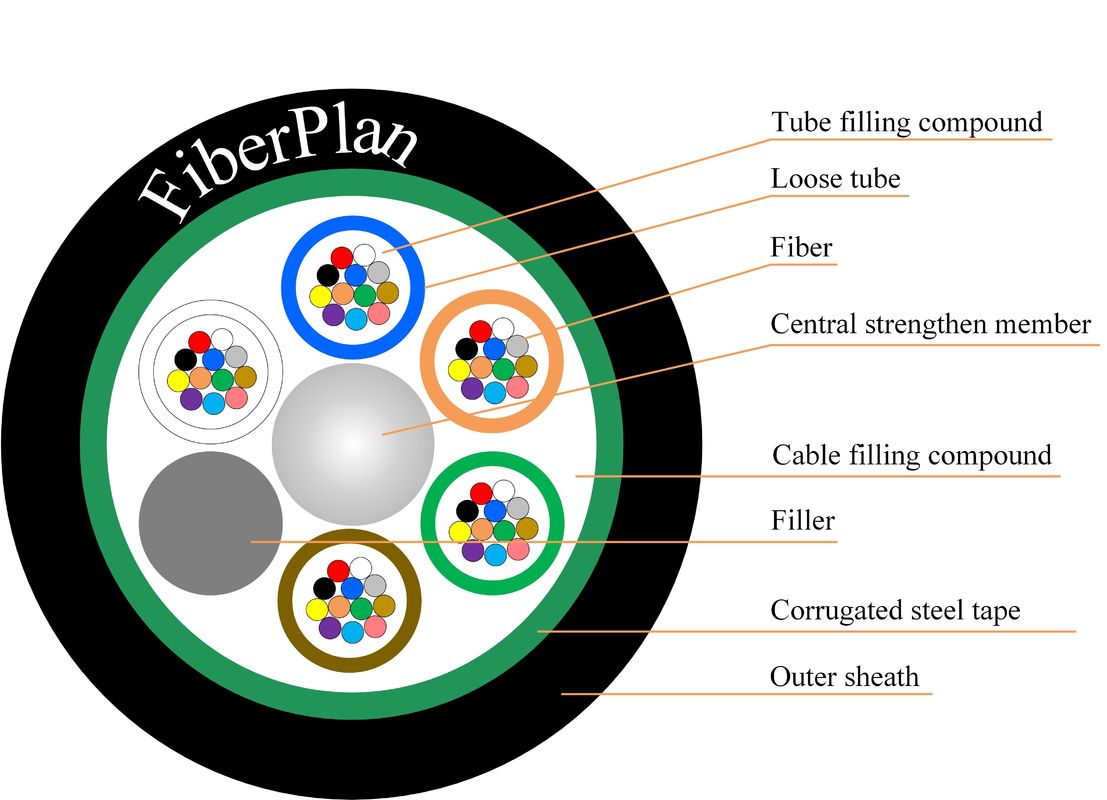

Rincian konstruksi kabel
| Jumlah serat |
2 ~ 144 inti |
| Penghalang Kelembaban |
Sistem pemblokiran air |
| Anggota kekuatan pusat |
Bahan |
Kawat baja/FRP/FRP dengan penutup PE |
| ukuran |
1.5mm~2.0mm |
| Tabung longgar |
bahan |
PBT |
| diameter |
F2.2 (luar/dalam) |
| Pengisian tabung |
Senyawa pengisi tabung |
| Perisai |
Bahan |
Pita baja bergelombang |
| Lapisan luar |
bahan |
PE,HDPE |
| diameter |
9.0±0.1mm |
Warna serat
|
Jumlah serat 8 inti
pertabung
|
1 |
2 |
3 |
4 |
5 |
6 |
| Biru |
Oranye |
Hijau |
Berwarna cokelat |
Abu-abu |
Putih |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Merah |
Hitam |
Kuning |
Violet |
Warna pink |
Aqua |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. |
Kabel Karakteristik mekanik
| inti |
Diameter kabel |
berat badan |
| 2 inti hingga 60 inti |
10.0±0.2mm |
115±2kg/km |
| 72 inti |
100,4 ± 0,2 mm |
120±2kg/km |
| 96 inti |
12.4±0.3mm |
180±3kg/km |
| 144 inti |
140,4 ± 0,4 mm |
245±4kg/km |
| Min Radius Lipat ((mm) |
jangka panjang |
10D |
Menekuk Min
Radius ((mm) |
Jangka pendek |
20D |
Min diizinkan
Kekuatan tarik ((N) |
jangka panjang |
600 |
Min diizinkan
Kekuatan tarik ((N) |
Jangka pendek |
1500 |
| Pengecoran beban (N/100mm) |
jangka panjang |
300 |
| Pengecoran beban (N/100mm) |
jangka pendek |
1000 |
Operasi
suhu (°C) |
-40 ~ +70 |
Pemasangan
suhu ((°C) |
-20 ~ +60 |
Karakteristik serat
| Gaya serat |
Satuan |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| kondisi |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| penyingkiran |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Depresi |
1550nm |
Ps/(nm*km) |
- Aku tidak tahu. |
≤ 18 |
- Aku tidak tahu. |
- Aku tidak tahu. |
Depresi |
| 1625nm |
Ps/(nm*km) |
- Aku tidak tahu. |
≤ 22 |
- Aku tidak tahu. |
- Aku tidak tahu. |
|
| Bandwidth |
850nm |
MHZ.KM |
- Aku tidak tahu. |
- Aku tidak tahu. |
¥400 |
¥160 |
Bandwidth |
| 1300nm |
MHZ.KM |
- Aku tidak tahu. |
- Aku tidak tahu. |
¥800 |
₹ 500 |
|
| Panjang gelombang dispersi nol |
nm |
1300-1324 |
¥1302,
≤1322 |
- Aku tidak tahu. |
- Aku tidak tahu. |
₹ 1295,
≤1320 |
| Kemiringan depresi nol |
nm |
≤ 0.092 |
≤ 0.091 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| PMD Serat Individu Maksimum |
|
≤ 0.2 |
≤ 0.2 |
- Aku tidak tahu. |
- Aku tidak tahu. |
≤ 0.11 |
| Nilai Link Desain PMD |
Pls.2*km) |
≤ 0.12 |
≤ 0.08 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Panjang gelombang pemotongan serat λc |
nm |
¢ 1180,
≤1330 |
¥1180,
≤1330 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
Sutoff kabel
panjang gelombang λcc |
nm |
≤ 1260 |
≤ 1260 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| MFD |
1310nm |
Um |
9.2±0.2 |
9.2±0.2 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| 1550nm |
Um |
10.4±0.6 |
10.4±0.6 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Aperture numerik (NA) |
|
- Aku tidak tahu. |
- Aku tidak tahu. |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Langkah ((rata-rata dua arah
pengukuran) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Ketidakelarasan pada serat
panjang dan titik |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Ketidakkontinuitas |
Perbedaan backscatter
Koefisien |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Persamaan atenuasi |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater inti |
Um |
|
|
50±0.9 |
62.5±2.1 |
50±0.9 |
| Diameter pelapis |
Um |
125.0±0.2 |
125.0±0.2 |
125.0±0.3 |
125.0±0.3 |
125.0±0.5 |
| Perlengkapan non-bentuk bulat |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diameter lapisan |
Um |
242±5 |
242±5 |
242±5 |
242±5 |
242±5 |
Lapisan/kaffinch
Kesalahan konsentris |
Um |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Lapisan non-sirkular |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Kesalahan konsentrisitas inti/lapisan |
Um |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((radius) |
Um |
≤4 |
≤4 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
