| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GJFJH |

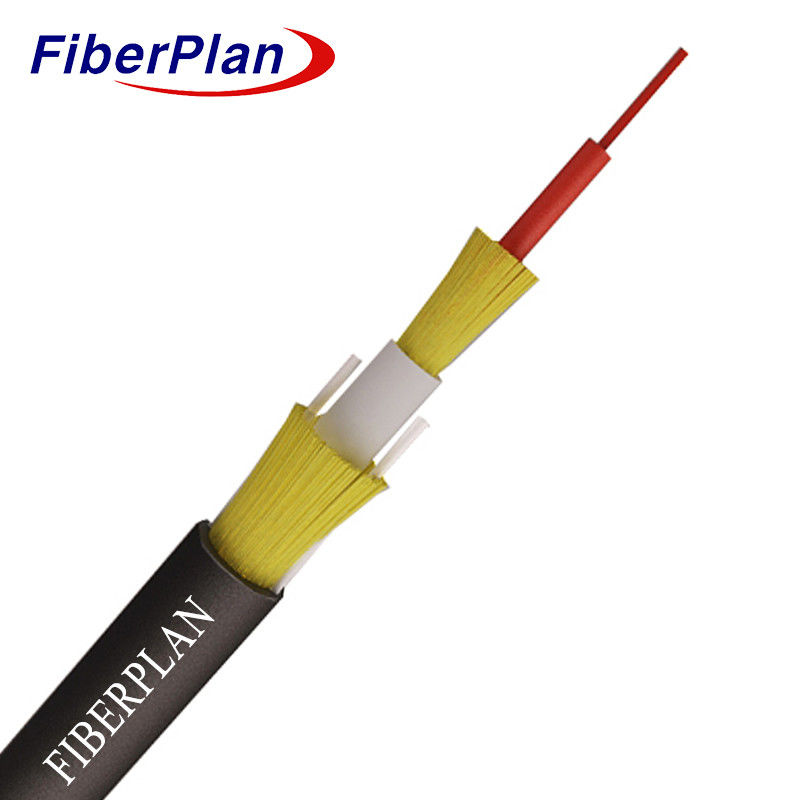

Unitube Fiber Optic Kabel PTO Dengan Flame Retardant Jacket Kekuatan Tinggi
Benang Kevlar
Deskripsi
* Kabel PTO (Point-To-Point Optical) cocok untuk digunakan baik di dalam maupun di luar ruangan
* Memenuhi standar telekomunikasi France Telecom.
Aplikasi
* Versatile untuk Indoor dan Outdoor Plain Old Telephone (POT) Distribusi: Cocok untuk indoor dan outdoor
penyebaran, melayani kebutuhan distribusi POT.
* Kelayakan konstruksi tanpa pemadaman listrik: Memungkinkan instalasi tanpa memerlukan pemadaman listrik,
memastikan operasi tanpa gangguan selama penyebaran.
* Desain user-friendly untuk pemasangan dan pengoperasian yang nyaman: Dirancang untuk pemasangan yang mudah dan nyaman,
serta operasi pengguna yang mudah, memastikan pengalaman yang ramah pengguna.
Karakteristik
* Anggota benang Kevlar Kekuatan Tinggi: Ringan namun tahan lama, memberikan kekuatan dan ketahanan yang ditingkatkan.
*Desain Ribbon Serat Terintegrasi Tinggi: Memfasilitasi integrasi serat yang efisien, mengoptimalkan kinerja.
*Jaket tahan api: Memastikan keamanan dengan menggunakan bahan jaket dengan sifat tahan api.
*Komponen FRP (Fiber Reinforced Plastic): Meningkatkan kekuatan dan ketahanan struktur kabel.
Rincian konstruksi kabel
| Bahan | Ketebalan (mm) | OD ((mm) | ||||||||||
| Buffer ketat | 0.9 simplex G657A1 padat LSZH putih | 0.3±0.03 | 0.9±0.05 | |||||||||
| Lapisan dalam | LSZH | DW9023N-HT06 putih D9113 | 0.6±0.01 | 3.0±0.1 | ||||||||
| Benang aramida | DuPont 800D * 7 pcs | / | / | |||||||||
| Lapisan luar | PE | PEA1 | 1.35±0.1 | 6.5±0.1 | ||||||||
| Ripcord | (1110*3) * 2 pcs merah | / | / | |||||||||
| FRP | Ø1,0*2 pcs | / | 1.0 | |||||||||
| Benang aramida | DuPont 800D*22 pcs | / | / | |||||||||
Karakteristik mekanik dan karakteristik kabel
| Kekuatan tarik | Jangka panjang ((N) | 200N | |||||
| Jangka pendek ((N) | 400N | ||||||
| Beban penekanan | Jangka panjang (N/100mm) | 500N/100mm | |||||
| Jangka pendek (N/100mm) | 1000N/100mm | ||||||
| Radius lentur | Dinamis (mm) | 20D | |||||
| Statik (mm) | 10D | ||||||
| Suhu | -20°C+70°C | ||||||
| Anggota kekuatan | Kevlar | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.3 | 9.2±0.3 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.6 | 10.4±0.6 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Aperture numerik (NA) | - Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±0.9 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
