| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTS |

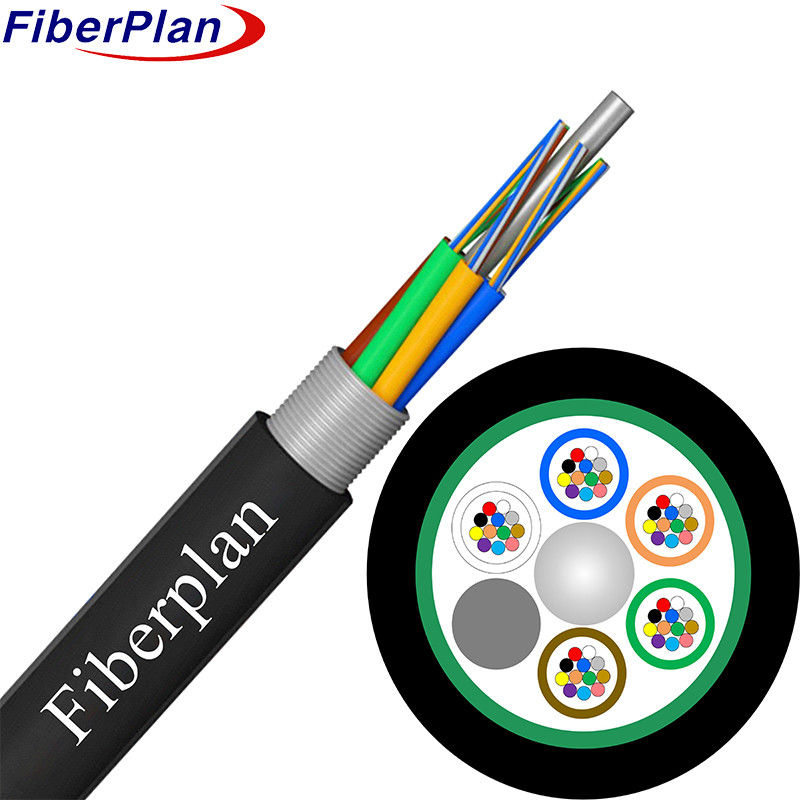

GYTS Kabel Fiber Optic Mode Tunggal dan Multimode Jarak Panjang
Deskripsi
Kabel melindungi serat mode tunggal dan multi-mode dalam tahan lama, tahan air tabung longgar yang dibuat
Sebuah kawat baja, dilapisi polietilen untuk jumlah serat yang lebih tinggi, menambahkan penguatan.
Di dalam inti yang kompak, ia mendapatkan perlindungan lebih lanjut dengan
Seluruh inti dilindungi oleh lapisan PE, memastikan keandalan tingkat atas dan pertahanan terhadap
elemen eksternal.
Aplikasi
1 Ketahanan di luar ruangan: Disesuaikan untuk digunakan di luar ruangan, unggul dalam berbagai kondisi cuaca untuk kinerja yang dapat diandalkan
dengan lingkungan luar yang menantang.
2 Instalasi serbaguna: Menawarkan fleksibilitas untuk penyebaran udara atau pipa, mengakomodasi berbagai instalasi
pada kebutuhan dengan pilihan yang dapat disesuaikan.
3 Adaptabilitas Komunikasi: Memfasilitasi transfer data yang mulus untuk transmisi jarak jauh dan
jaringan area lokal, melayani berbagai pengaturan komunikasi di berbagai jarak.
Karakteristik
1 Kinerja yang dapat disesuaikan: Operasi yang konsisten di berbagai suhu dan tegangan mekanik,
Keandalan ring dalam berbagai lingkungan.
2 Konstruksi yang kokoh: Tabung longgar bertenaga tinggi yang tahan hidrolisis memastikan daya tahan, bahkan dalam kondisi lembab.
3 Perlindungan Serat: Senyawa khusus di dalam tabung melindungi serat yang tertutup dari potensi kerusakan.
4 Keseimbangan Kekuatan dan Fleksibilitas: Mengimbangi ketahanan menghancurkan, fleksibilitas, dan perlindungan UV dari selubung PE,
memastikan daya tahan terhadap tekanan eksternal.
5 Desain kedap air: Menggunakan langkah-langkah seperti anggota kekuatan pusat kawat baja, mengisi senyawa dalam tabung
dan inti kabel, dan lapisan PSP, menjaga integritas kedap air dan meningkatkan ketahanan kelembaban.
Rincian konstruksi kabel
| Jumlah serat | 2 ~ 144 inti | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | Bahan | Kawat baja/FRP/FRP dengan penutup PE | ||||||
| ukuran | 1.5mm~2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Perisai | Bahan | Pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE,HDPE | ||||||
| diameter | 9.0±0.2mm | |||||||
Warna serat
|
Jumlah serat 8 inti pertabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 2 inti hingga 60 inti | 10.0±0.3mm | 115±3kg/km | |||||
| 72 inti | 10.4±0.3mm | 120±3kg/km | |||||
| 96 inti | 120,4 ± 0,4 mm | 180±5kg/km | |||||
| 144 inti | 140,4 ± 0,4 mm | 245±5kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 600 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1500 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 300 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
| Operasi suhu (°C) |
-40 ~ +70 | ||||||
| Pemasangan suhu ((°C) |
-20 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
