| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTA53 |

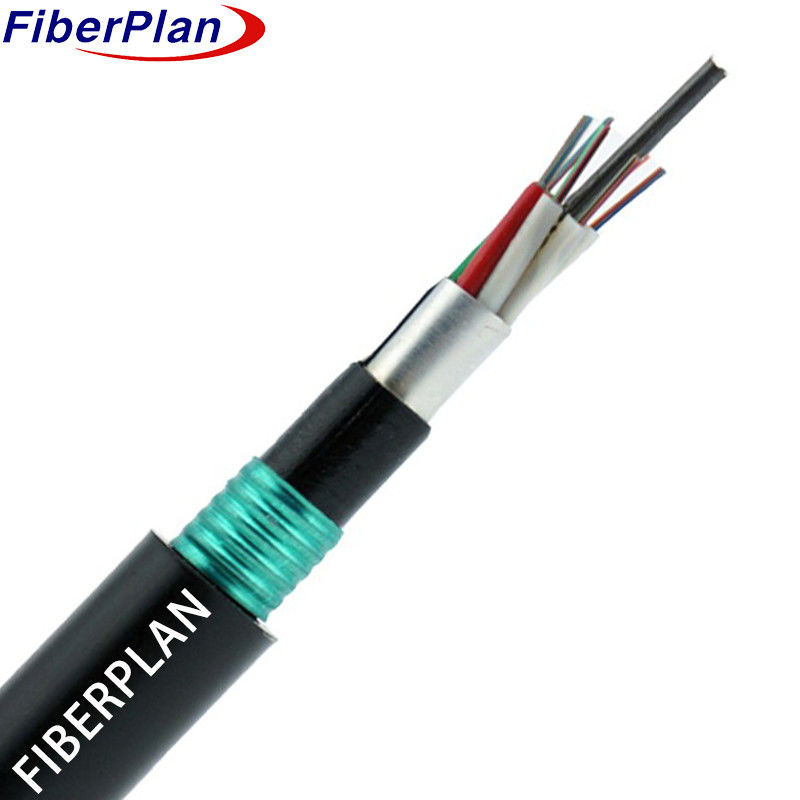

GYTS53 Fiber Optic Outdoor Direct Burial Cable Layer Loose Tube
Deskripsi
Serat berada di dalam tabung plastik modulus tinggi, diperkaya dengan senyawa tahan air.
Di tengahnya, kawat baja yang mungkin dilapisi polietilen untuk varian dengan jumlah serat tinggi berfungsi sebagai strut logam.
Komponen utama: tabung-tabung dan pengisi ini mencakup elemen kekuatan, membentuk sebuah kompak,
Untuk melindungi terhadap air, inti diisi dengan senyawa pelindung dan terbungkus dalam lapisan dalam PE tipis.
Setelah menerapkan PSP (Polyethylene Terephthalate), kabel dilengkapi dengan lapisan luar PE.
Aplikasi
* Disesuaikan untuk digunakan di luar ruangan, ahli dalam menahan berbagai kondisi lingkungan.
* Kompatibilitas serbaguna memungkinkan penggunaan di instalasi udara, saluran, dan pemakaman langsung.
* Disesuaikan untuk komunikasi jarak jauh dan konektivitas jaringan area lokal, memberikan kemampuan beradaptasi untuk
berbagai kebutuhan komunikasi di lingkungan luar.
Karakteristik
1 Kinerja mekanik & suhu yang kuat: Kekuatan dan ketahanan yang kuat di berbagai suhu untuk operasi yang andal.
2 Tabung longgar bertenaga tinggi tahan hidrolisis: Tabung tahan lama melindungi komponen dari kerusakan hidrolisis.
3 Senyawa Pengisi Tabung Khusus: Senyawa khusus meningkatkan daya tahan dan kinerja serat.
4 Ketahanan Crush & Fleksibilitas: menyeimbangkan ketahanan tekanan dengan fleksibilitas instalasi
5 Langkah-langkah desain kedap air:
* Baja Wire Central Kekuatan Anggota
* Pengisian lengkap tabung & inti kabel
* Penghalang Kelembaban APL
* PSP untuk ketahanan kelembaban
* Bahan yang Menghalangi Air
Rincian konstruksi kabel
| Jumlah serat | 12-144 inti | |||||||
| Tali pengisi | 4-0 | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | Kawat baja/FRP | ||||||
| ukuran | 1.3mm | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Lapisan dalam | bahan | PE/HDPE | ||||||
| diameter | 2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengepungan bagian dalam | bahan | Pita aluminium | ||||||
| Pengepungan luar | bahan | Pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE/HDPE | ||||||
| diameter | 10,7 ± 0,1 mm | |||||||
Warna serat
| Jumlah serat8 intiper tabung | 1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 24 inti ke 42 inti | 14.0±0.4mm | 150±4kg/km | |||||
| 48 inti | 14.0±0.4mm | 200±4kg/km | |||||
| 60 inti | 14.0±0.4mm | 205±4kg/km | |||||
| 72 inti | 15.5±0.4mm | 210±4kg/km | |||||
| 96 inti | 17.1 ± 0,4 mm | 270±4kg/km | |||||
| 144 inti | 20.3±0.4mm | 310±4kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Min Radius Lipat ((mm) | Jangka pendek | 20D | |||||
| Min kekuatan tarik yang diizinkan ((N) | jangka panjang | 3000 | |||||
| Min kekuatan tarik yang diizinkan ((N) | Jangka pendek | 4000 | |||||
| Min. Beban penekanan yang diizinkan (N/100mm) | jangka panjang | 1000 | |||||
| Min. Beban penekanan yang diizinkan (N/100mm) | jangka pendek | 3000 | |||||
| Suhu operasi (°C) | -40 ~ +70 | ||||||
| Suhu instalasi ((°C) | -15 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50 ± 1.0 | 62.5±2.5 | 50 ± 1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
