| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTS53 |

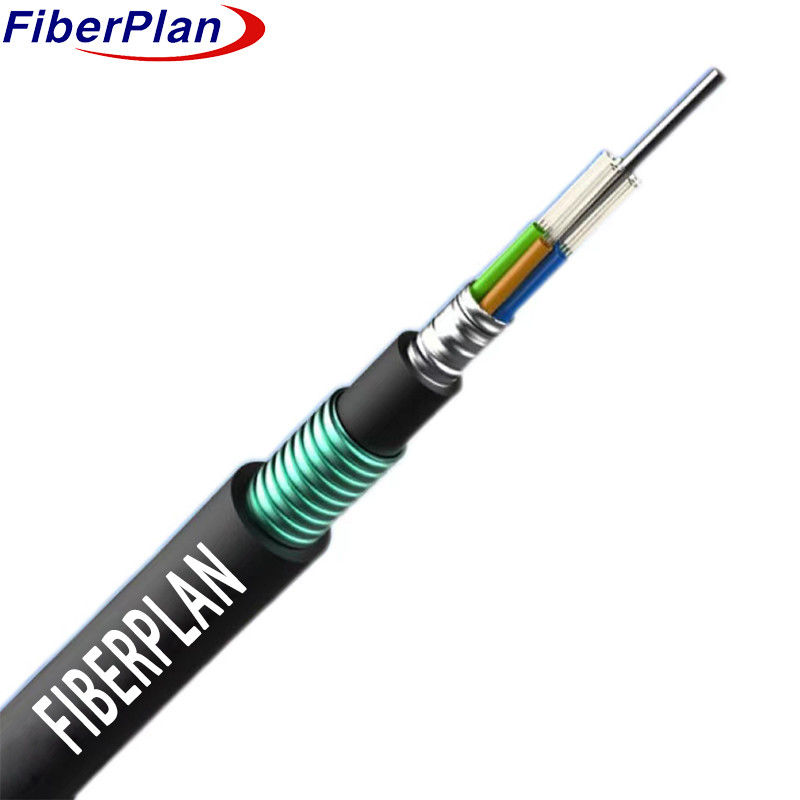

GYTA53 Outdoor Fiber Optic Direct Burial Cable Aluminium Tape Layer Loose Tube
Deskripsi
Seratnya ditempatkan dalam tabung plastik modulus tinggi yang diisi dengan senyawa tahan air.
kawat baja, kadang-kadang dilapisi polietilen (PE) untuk kabel dengan jumlah serat tinggi, bertindak sebagai kekuatan logam m
Tabung-tabung ini, bersama dengan pengisi, mengelilingi anggota kekuatan, membentuk inti kabel yang kompak dan melingkar.
inti diisi dengan senyawa untuk melindunginya dari air, kemudian ditutupi dengan lapisan dalam PE tipis.
aplikasi PSP (Polyethylene Terephthalate), kabel selesai dengan lapisan luar PE.
Aplikasi
1 Disesuaikan untuk digunakan di luar ruangan, ideal untuk berbagai kondisi lingkungan.
2 Kompatibilitas serbaguna: cocok untuk instalasi udara, saluran, dan pemakaman langsung.
3 Dirancang untuk komunikasi jarak jauh dan konektivitas jaringan area lokal, menawarkan fleksibilitas untuk berbagai
kebutuhan komunikasi di luar ruangan.
Karakteristik
1 Kinerja mekanik dan suhu yang kuat: Menunjukkan ketahanan mekanik dan ketahanan
kecerdasannya di berbagai rentang suhu, memastikan operasi yang dapat diandalkan.
2 Hidrolisis-Resistant High-Strength Loose Tube: Menggabungkan tabung longgar tahan lama yang tahan terhadap hidrolisis,
memastikan perlindungan jangka panjang untuk komponen tertutup.
3 Senyawa Penuh Tabung Khusus: Menggunakan senyawa khusus di dalam tabung untuk memberikan perlindungan penting untuk
serat, meningkatkan daya tahan dan kinerja mereka.
4 Rintangan dan Fleksibilitas: Mengimbangi ketahanan dan fleksibilitas, memungkinkan kabel untuk menahan tekanan
tanpa mengorbankan kemampuannya untuk membungkuk dan beradaptasi selama pemasangan.
5 Langkah-langkah desain kedap air: Memastikan ketahanan air melalui beberapa strategi, termasuk:
6 Steel Wire Central Strength Member: Mengintegrasikan kawat baja sebagai komponen kekuatan pusat untuk memperkuat kabin
integritas struktur le.
7 Pengisian tabung longgar & 100% Pengisian inti kabel: Mengisi tabung longgar dan inti kabel sepenuhnya dengan senyawa pengisian
und untuk mencegah air masuk.
8 APL Moisture Barrier: Termasuk penghalang kelembaban APL (Aluminium-Polyethylene Laminate) untuk mencegah kelembaban
Penetrasi.
9 PSP Meningkatkan Kelembaban: Menggunakan PSP (Polyethylene Terephthalate) untuk ketahanan kelembaban tambahan,
memaksa kemampuan kabel untuk menahan air.
10 Bahan yang Memblokir Air: Menggunakan bahan yang memblokir air untuk memastikan perlindungan lebih lanjut terhadap infiltrasi air,
Meningkatkan kedap air kabel secara keseluruhan.
Rincian konstruksi kabel
| Jumlah serat | 24-144 inti | |||||||
| Tali pengisi | 4-0 | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | Kawat baja/FRP | ||||||
| ukuran | 1.4mm | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Lapisan dalam | bahan | PE/HDPE | ||||||
| diameter | 2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengepungan bagian dalam | bahan | Pita aluminium | ||||||
| Pengepungan luar | bahan | Pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE/HDPE | ||||||
| diameter | 10,7 ± 0,2 mm | |||||||
Warna serat
| Jumlah serat8 intiper tabung | 1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 24 inti ke 42 inti | 14.0±0.2mm | 150±5kg/km | |||||
| 48 inti | 14.0±0.2mm | 200±5kg/km | |||||
| 60 inti | 14.0±0.2mm | 205±5kg/km | |||||
| 72 inti | 15.5±0.3mm | 210±5kg/km | |||||
| 96 inti | 17.1±0.3mm | 270±5kg/km | |||||
| 144 inti | 20.3±0.3mm | 310±5kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Min Radius Lipat ((mm) | Jangka pendek | 20D | |||||
| Min kekuatan tarik yang diizinkan ((N) | jangka panjang | 3000 | |||||
| Min kekuatan tarik yang diizinkan ((N) | Jangka pendek | 4000 | |||||
| Min. Beban penekanan yang diizinkan (N/100mm) | jangka panjang | 1000 | |||||
| Min. Beban penekanan yang diizinkan (N/100mm) | jangka pendek | 3000 | |||||
| Suhu operasi (°C) | -40 ~ +70 | ||||||
| Suhu instalasi ((°C) | -15 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
