| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTC8S |

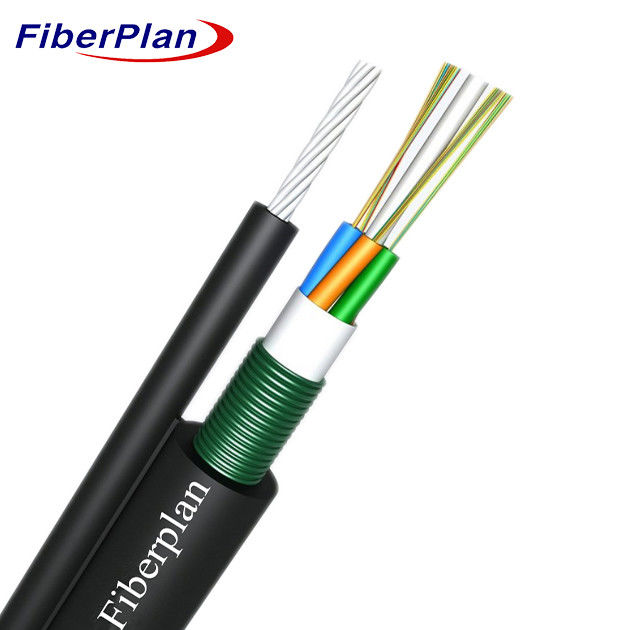

Gambar 8 Kabel udara fiber optic outdoor GYTC8S
Deskripsi
Kabel serat optik gambar-8 udara dirancang dengan cermat untuk penyebaran udara mandiri.
dengan penempatan halus dari serat mode tunggal atau multimode dalam tabung pelindung longgar yang dibuat dari tinggi
tabung-tabung ini juga dilindungi oleh senyawa pengisi tahan air, memastikan serat
Sebuah kawat baja pusat, yang terletak di inti, berfungsi sebagai pengikat kabel.
di sekitar inti ini, tabung dan pengisi terikat secara rumit, menciptakan
sebuah inti kabel melingkar yang kuat dan kompak.
Akhirnya, perlengkapan ini dilengkapi dengan lapisan polietilena (PE) yang mengelilingi bagian yang bergaris.
Desain khusus kabel ini membuatnya menjadi pilihan yang ideal untuk instalasi di
Hal ini dapat dilakukan dengan cara mengidentifikasi dan mengidentifikasi kondisi yang dapat menyebabkan kerusakan.
kondisi.
Aplikasi
Spesifikasi ini menguraikan standar yang diperlukan untuk kabel pendukung diri Gambar 8 yang dirancang untuk memenuhi
kebutuhan yang beragam dari instalasi udara, saluran, dan langsung terkubur.
Karakteristik
1 Panjang Serat yang Dioptimalkan: Pengelolaan yang tepat dari kelebihan panjang serat memastikan kekuatan tarik yang superior dan
kinerja suhu, meningkatkan daya tahan dan ketahanan kabel di bawah kondisi yang bervariasi.
2 Perlindungan Tabung Robust: Penggabungan tabung longgar yang kuat, tahan hidrolisis, ditambah dengan
senyawa pengisi khusus, memberikan perlindungan penting untuk serat, melindunginya dari lingkungan
faktor dan potensi kerusakan.
3 Langkah-langkah desain kedap air: Berbagai strategi digunakan untuk menjamin daya tahan kabel terhadap air
infiltrasi, termasuk penggunaan kawat baja sebagai anggota kekuatan pusat, mengisi senyawa dalam longgar
tabung, pengisian inti kabel lengkap dan aplikasi PSP untuk penguatan kelembaban, secara kolektif
memastikan ketahanan air yang komprehensif.
Rincian konstruksi kabel
| Jumlah serat | 24 ~ 144 inti | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | FRP | ||||||
| diameter | 1.4mm | |||||||
| Anggota kekuatan mental | bahan | Kawat baja | ||||||
| diameter | 1.0mm*7 | |||||||
| Galleus | bahan | PE | ||||||
| diameter | 2.2mm*2.8mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | bahan | Senyawa pengisi tabung | ||||||
| Pengepungan luar | bahan | pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE | ||||||
| diameter | 10,70±0,3 mm | |||||||
Warna serat
| Jumlah serat per tabung 8 inti |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua |
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 24 inti sampai 60 inti | 5.5*10.0±0.4mm | 145 ±3 kg/km | |||||
| 72 inti | 13.1±0.3mm | 290±8kg/km | |||||
| 96 inti | 140,7 ± 0,3 mm | 330±8kg/km | |||||
| 144 inti | 170,9 ± 0,3 mm | 420±8kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 3000 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 7000 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 1000 | |||||
| Pengecoran beban (N/100mm) | Jangka pendek | 3000 | |||||
| Operasi suhu (°C) |
-40 ~ +70 | ||||||
| Pemasangan suhu ((°C) |
-15 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
