| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTS53 |

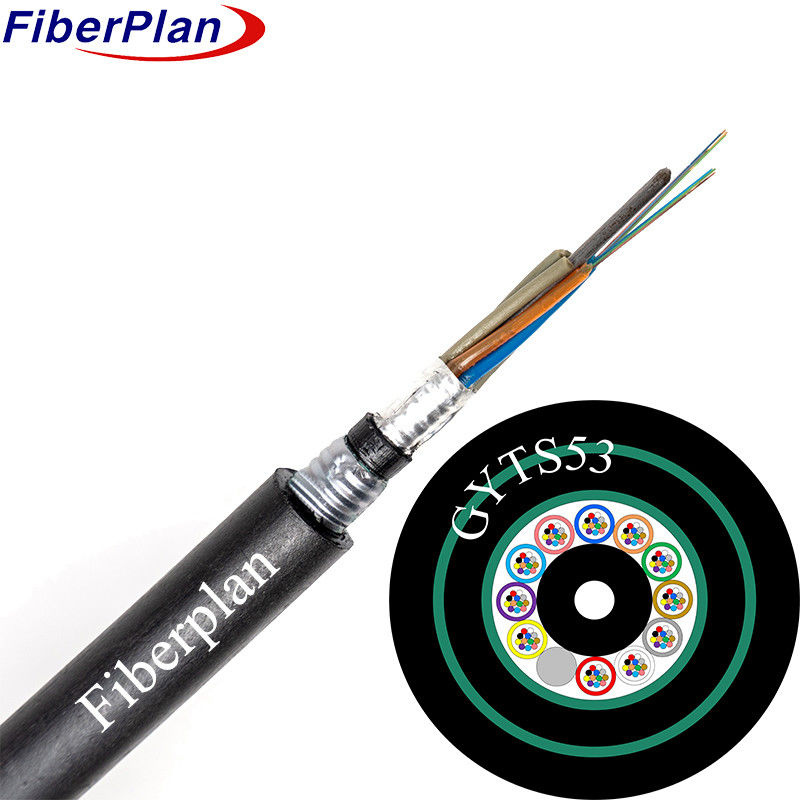

Kualitas tinggi GYTS53 Single Mode Outdoor Underground Armored Fiber Optic Cable
Deskripsi
Desain kabel ini mengkapsul serat mode tunggal atau multi mode dalam tabung longgar yang kuat yang terbuat dari
plastik modulus tinggi, diperkaya dengan senyawa tahan air.
kadang-kadang dilapisi dengan polietilen, bertindak sebagai anggota kekuatan pusat.
Sebuah PSP (Parallel Steel Tape) adalah pita baja yang panjangnya
dengan bahan pelindung untuk mencegah penetrasi air.
struktur kemudian terbungkus dalam selimut PE, menambahkan lapisan perlindungan tambahan.
Aplikasi
* Adaptasi Distribusi Luar: Khususnya dirancang untuk penyebaran luar, kabel ini sangat cocok
untuk menahan berbagai kondisi luar ruangan, membuatnya dapat diandalkan untuk kebutuhan distribusi luar ruangan.
* Kompatibilitas Instalasi Serbaguna: Kesesuaiannya untuk instalasi udara, pembukaan pipa, dan pengeboran langsung
memberikan fleksibilitas dalam metode penyebaran, memastikan kemudahan pemasangan di lingkungan yang berbeda.
* Fleksibilitas komunikasi: Apakah untuk kebutuhan komunikasi jarak jauh atau pengaturan jaringan daerah lokal,
Kabel ini mendukung transmisi data yang efisien di berbagai jarak, menampung berbagai
aplikasi komunikasi.
Karakteristik
1 Kinerja mekanik & suhu yang kuat: Operasi yang dapat diandalkan di berbagai suhu dan
tingkat tekanan mekanik.
2 Tabung Kekuatan Tinggi yang Tahan Hidrolisis: Memastikan daya tahan bahkan dalam kondisi lembab.
3 Penuhan Tabung Khusus untuk Perlindungan Serat: Melindungi serat tertutup dari potensi kerusakan.
Resistensi dan Fleksibilitas yang Seimbang: Menawarkan ketahanan terhadap tekanan sambil mempertahankan fleksibilitas.
5 Lapisan PE dengan Perlindungan UV: Perisai terhadap radiasi ultraviolet, menjaga integritas kabel.
Langkah-langkah kedap air:
Rincian konstruksi kabel
| Jumlah serat | 2 ~ 144 inti | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | Bahan | Kawat baja/FRP/FRP dengan penutup PE | ||||||
| ukuran | 1.5mm~2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Perisai | Bahan | Pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE,HDPE | ||||||
| diameter | 10.0±0.3mm | |||||||
Warna serat
|
Jumlah serat 12 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 2 inti hingga 36 inti | 11.0±0.3mm | 100±3kg/km | |||||
| 39 inti hingga 72 inti | 11.2±0.3mm | 105±3kg/km | |||||
| 74 inti hingga 96 inti | 12 ± 0,3 mm | 150±3kg/km | |||||
| 98 inti hingga 120 inti | 14±0,3 mm | 160±3kg/km | |||||
| 122 inti ke 144 inti | 16 ± 0,3 mm | 230±3kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 600 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1500 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 300 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
| Operasi suhu (°C) |
-40 ~ +75 | ||||||
| Pemasangan suhu ((°C) |
-15 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
