| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTA |

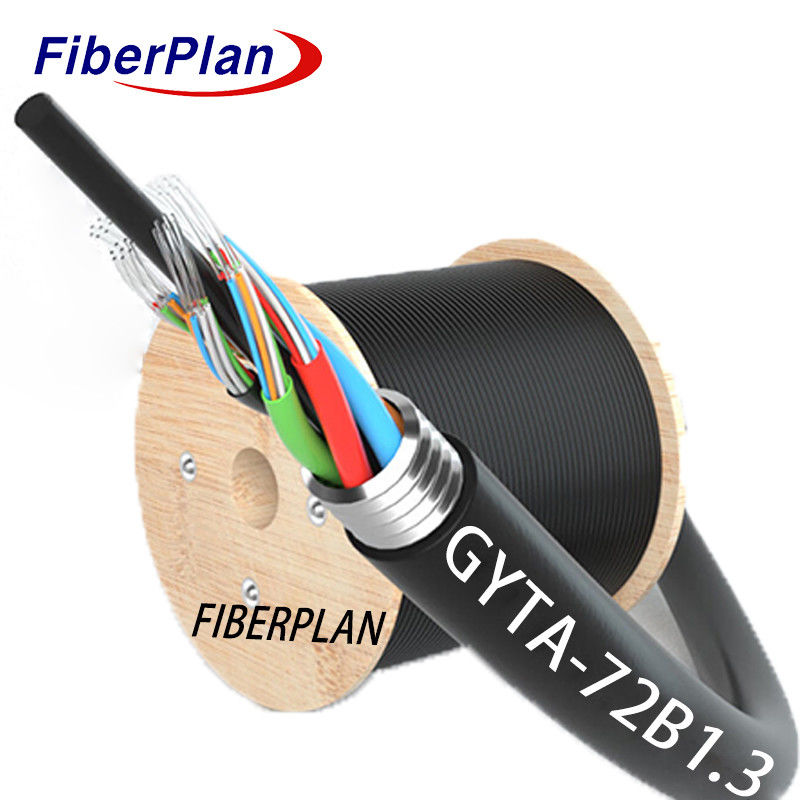

Outdoor Aluminium Tape Duct Armored Fiber Optic Cable GYTA
Deskripsi
Kabel mengamankan serat di dalam tabung longgar yang kuat dan tahan air yang terbuat dari plastik modulus tinggi, diisi dengan
Sebuah kawat baja pusat memberikan kekuatan, dikelilingi oleh tabung dan pengisi dalam lingkaran yang ketat
Tepi aluminium memperkuat inti ini terhadap masuknya air, terbungkus dalam selimut PE untuk perlindungan keseluruhan.
Aplikasi
1 Adaptasi Distribusi Luar Ruang: Disesuaikan untuk lingkungan luar ruangan, kabel ini dirancang untuk berkembang di luar ruangan
pengaturan, memastikan kinerja yang dapat diandalkan dalam kondisi cuaca yang bervariasi.
2 Pemasangan serbaguna: Kesesuaiannya untuk instalasi udara atau metode penempatan pipa memberikan fleksibilitas dalam penerapan
strategi pemasangan, melayani kebutuhan pemasangan yang berbeda.
3 Fleksibilitas Komunikasi: Baik untuk komunikasi jarak jauh atau jaringan area lokal, kabel ini memudahkan
berupaTransmisi data yang efisien di berbagai jarak, membuatnya dapat disesuaikan dengan berbagai pengaturan komunikasi.
Karakteristik
* Desain Outdoor-Ready: Disesuaikan untuk digunakan di luar ruangan, kabel ini dibangun untuk menahan lingkungan yang beragam
kondisi, memastikan kinerja yang dapat diandalkan di lingkungan luar ruangan.
* Opsi Pemasangan Serbaguna: Kompatibilitasnya dengan metode pemasangan udara dan pipa
mengedepankan fleksibilitas dalam penyebaran, melayani berbagai kebutuhan instalasi.
* Versatilitas Komunikasi: Apakah untuk transmisi jarak jauh atau jaringan area lokal, kabel ini
memungkinkan transfer data yang efisien di berbagai jarak, membuatnya cocok untuk berbagai
aplikasi teknologi.
Rincian konstruksi kabel
| Jumlah serat | 2 ~ 144 inti | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | Bahan | Kawat baja/FRP/FRP dengan penutup PE | ||||||
| ukuran | 1.5mm~2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Perisai | Bahan | Pita aluminium/baja | ||||||
| Lapisan luar | bahan | PE,HDPE | ||||||
| diameter | 8.0±0.2mm | |||||||
Warna serat
|
Jumlah serat 12 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 2 inti hingga 36 inti | 10.0±0.4mm | 90±3kg/km | |||||
| 39 inti hingga 72 inti | 10.2±0.4mm | 95±3kg/km | |||||
| 74 inti hingga 96 inti | 12±0,4 mm | 135±3kg/km | |||||
| 98 inti hingga 120 inti | 14±0,4 mm | 145±3kg/km | |||||
| 122 inti ke 144 inti | 16 ± 0,4 mm | 204±3kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 600 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1500 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 300 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
| Operasi suhu (°C) |
-40 ~ +75 | ||||||
| Pemasangan suhu ((°C) |
-15 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
