| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYXTW |

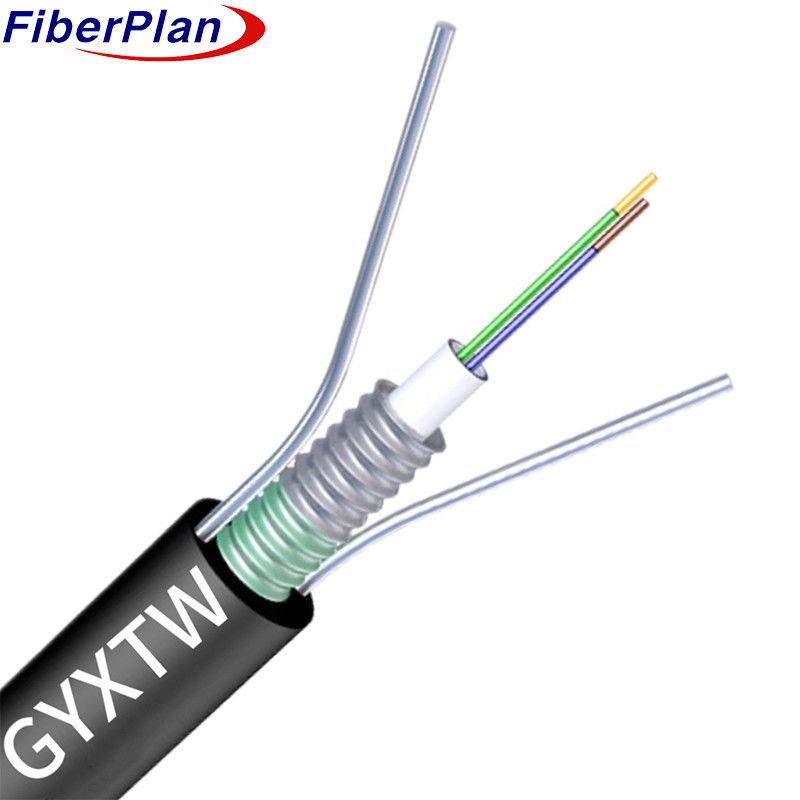

Kabel Serat Optik GYXTW G652D
Deskripsi
Kabel menggunakan tabung plastik modulus tinggi yang berisi serat, diperkuat dengan senyawa tahan air.
Lapisan pita baja bergelombang, disegel dengan bahan yang menghalangi air, memastikan struktur yang kompak dan tahan air.
Penguatan dilakukan dengan kabel baja sejajar yang berjalan di sepanjang pita.
lapisan pelindung polietilen (PE), menjamin ketahanan lingkungan secara keseluruhan.
Aplikasi
Dirancang untuk instalasi udara atau saluran.
standar yang diperlukan untuk penyebaran kabel di lingkungan luar ruangan, apakah digantung di udara atau ditempatkan di dalam
saluran untuk berbagai tujuan komunikasi atau jaringan.
Karakteristik
1 Konstruksi yang tahan suhu: Kabel ini memiliki ketahanan mekanik yang kuat di berbagai suhu.
Rasi, memastikan kinerja yang konsisten dalam kondisi lingkungan yang berbeda.
2 Perlindungan Serat: Tabung longgar yang tahan hidrolisis dan kekuatan tinggi, ditambah dengan komponen pengisi khusus
nd, memberikan pelindung vital untuk serat, menjamin perlindungan kritis mereka.
3 Kekuatan dan Fleksibilitas yang Dikombinasikan: Diperkuat dengan kabel baja paralel ganda, kabel ini menawarkan campuran unik dari
ketahanan menghancurkan dan fleksibilitas, meningkatkan kekuatan tarik yang luar biasa untuk keandalan yang tahan lama.
4 Instalasi Mudah: Dengan desain kompak & ringan, kabel ini dirancang untuk mudah &mudah beradaptasi
instalasi di berbagai aplikasi, memastikan penyebaran yang ramah pengguna.
Rincian konstruksi kabel
| Jumlah serat | 0 ~ 24 inti | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Kawat baja | ukuran | 0.8mm | ||||||
| Nomor | 2 | |||||||
| Lapisan luar | bahan | PE,HDPE,LDPE | ||||||
| diameter | 7±0,2 mm | |||||||
Warna serat
|
Jumlah serat 8 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 1 ~ 24 | 8.0mm+-0.3mm | 65kg/km+-10kg | |||||
| Kisaran suhu | -40+70 | - Tidak, tidak. | |||||
| Min Radius lentur (mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius (mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik (N) |
jangka panjang | 1200 | |||||
| Min diizinkan Kekuatan tarik (N) |
Jangka pendek | 1500 | |||||
| Operasi suhu (°C) |
-40+70 | ||||||
| Pemasangan suhu (°C) |
-20+60 | ||||||
| Temperatur penyimpanan (°C) | -40+70 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
