| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYXTW |

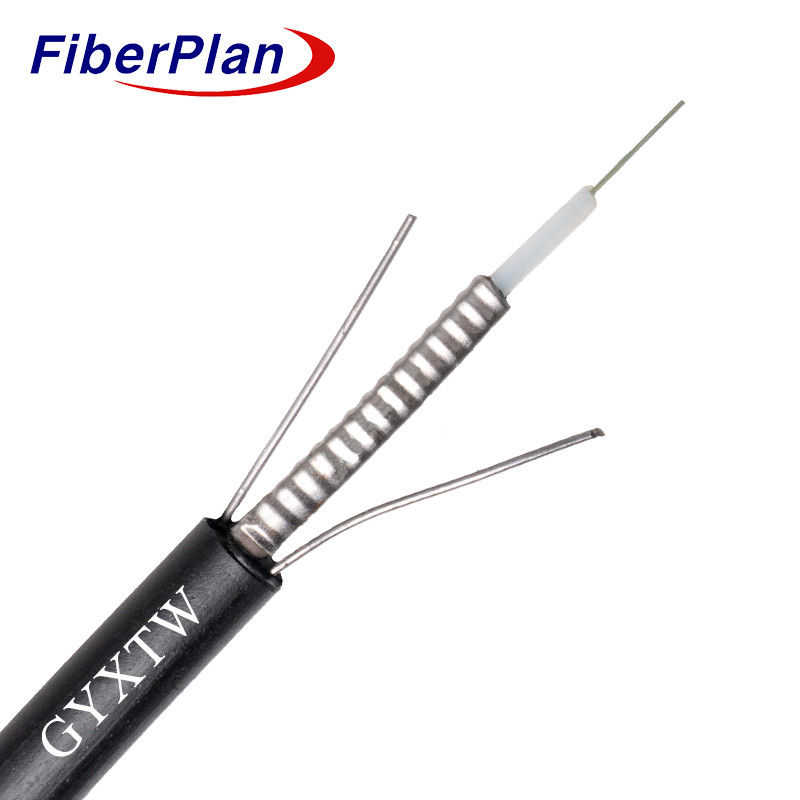

Outdoor Armored Singlemode GYXTW G652D Kabel Kabel Serat Optik Hitam
Unitube Udara Luar Ruang (Central Loose) GYXTW
Deskripsi
Kabel ini dilengkapi tabung plastik modulus tinggi yang menampung serat, diisi dengan senyawa tahan air.
Di sekitarnya, lapisan pita baja bergelombang diterapkan, disegel dengan bahan yang menghalangi air, menjaga
kabel yang kompak dan tahan air. kabel baja paralel berjalan di samping pita ini untuk penguatan
Seluruh perakitan terbungkus dalam lapisan polietilen pelindung (PE), yang memastikan perlindungan yang komprehensif.
ketahanan lingkungan.
Aplikasi
Spesifikasi ini mencakup persyaratan umum untuk kabel luar tabung longgar pusat untuk antena atau saluran.
Karakteristik
· Kabel menunjukkan kinerja mekanik yang kuat pada suhu yang bervariasi.
· Tabung longgar yang tahan hidrolisis dan kekuatan tinggi, bersama dengan senyawa pengisi khusus, memastikan
perlindungan serat penting.
· Menawarkan ketahanan menghancurkan dan fleksibilitas, ia diperkuat oleh kabel baja paralel ganda untuk
kekuatan tarik.
· Desainnya yang kompak dan ringan memfasilitasi pemasangan yang mudah dan ramah di berbagai aplikasi.
Rincian konstruksi kabel
| Jumlah serat | 1 ~ 24 inti | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Kawat baja | ukuran | 0.8mm | ||||||
| Nomor | 2 | |||||||
| Lapisan luar | bahan | PE,HDPE,LDPE | ||||||
| diameter | 10,8 ± 0,2 mm | |||||||
Warna serat
| Jumlah serat per tabung 8 inti |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 1 ~ 24 | 8.0mm+-0.3mm | 65kg/km+-10kg | |||||
| Kisaran suhu | -40+70 | - Tidak, tidak. | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 1200 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1500 | |||||
| Operasi suhu (°C) |
-40+70 | ||||||
| Pemasangan suhu ((°C) |
-20+60 | ||||||
| Temperatur penyimpanan (°C) |
-40+70 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um.. | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um.. | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um.. | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um.. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um.. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um.. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um.. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um.. | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
