| Place of Origin | China |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001, TUV |
| Model Number | GJYXCH |
Super Biaya Efektif Serat Berkualitas Tinggi G652.D Single Core FTTH Drop Kabel
Dengan Messenger
Deskripsi
Kabel FTTH (Fiber to the Home) dirancang untuk koneksi langsung ke rumah, menawarkan
Bandwidth, panjang gelombang, dan teknologi transmisi canggih.
inti yang dikelilingi oleh anggota kekuatan paralel untuk ketahanan yang ditingkatkan.
diperkuat dengan kawat baja untuk memberikan perlindungan tambahan terhadap kekuatan eksternal.
HDPE hitam (High-Density Polyethylene) selimut, seluruh perakitan bertindak sebagai perisai
faktor lingkungan, kelembaban, dan kerusakan fisik.
konektivitas berkinerja tinggi yang dirancang khusus untuk aplikasi perumahan.
Aplikasi
Kabel FTTH yang dijelaskan sangat serbaguna dan sangat cocok untuk berbagai skenario penyebaran:
1Penggunaan di luar ruangan dan vertikal: Dirancang untuk penggunaan luar ruangan dan vertikal yang kuat, ini memastikan
daya tahan dan kemampuan beradaptasi dalam berbagai lingkungan.
ketahanan terhadap kondisi cuaca yang buruk atau tantangan rute vertikal.
2Kompatibilitas dengan Perangkat Komunikasi: Dirancang untuk integrasi mulus dengan
berbagai perangkat dan sistem komunikasi, kabel ini memfasilitasi konektivitas yang efisien
Kompatibilitasnya meningkatkan keandalan jaringan
dan kinerja.
3Versatilitas untuk komunikasi jarak jauh dan jaringan lokal: Apakah mendukung
komunikasi di jarak jauh atau dalam jaringan area lokal, kabel ini unggul dalam
keduanya. fleksibilitasnya memastikan bahwa ia memenuhi kebutuhan komunikasi yang beragam secara efektif,
membuatnya pilihan praktis untuk berbagai aplikasi.
Karakteristik
Kabel FTTH yang dijelaskan serbaguna dan cocok untuk berbagai skenario penyebaran:
1Pengembangan di luar ruangan dan vertikal: Dirancang untuk penggunaan luar ruangan yang kuat dan distribusi vertikal,
memastikan daya tahan dan kemampuan beradaptasi dalam berbagai pengaturan.
yang membutuhkan ketahanan terhadap kondisi cuaca yang keras atau tantangan rute vertikal.
2Kompatibilitas dengan peralatan komunikasi: Konstruksi kabel memungkinkan
integrasi dengan berbagai perangkat dan sistem komunikasi.
konektivitas yang efisien dan operasi yang lancar dalam jaringan komunikasi, meningkatkan
keandalan jaringan.
3. Versatilitas untuk komunikasi jarak jauh dan jaringan lokal: Mampu memfasilitasi
komunikasi di jarak jauh atau dalam jaringan area lokal, kabel ini fleksibel
Fleksibilitas dan kemudahan penggunaannya membuatnya menjadi aplikasi yang praktis.
pilihan untuk berbagai kebutuhan komunikasi.

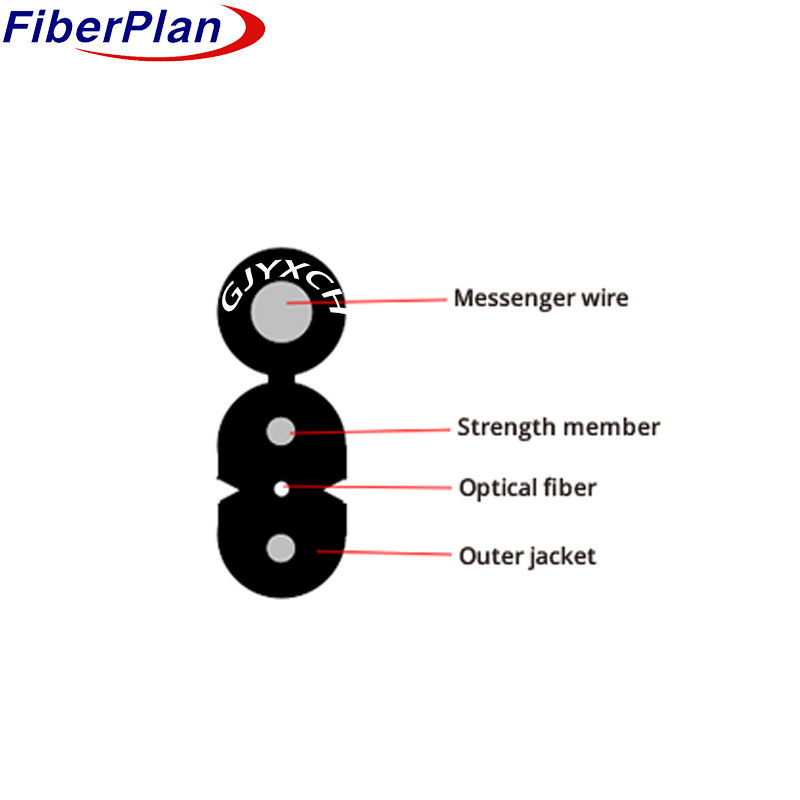

Rincian konstruksi kabel
| Jumlah serat | 1 ~ 4 inti | |||||||
| anggota kekuatan | Bahan | Kawat baja galvanis/FRP/KFRP | ||||||
| diameter | 2*(0.4 ~ 0.8) mm | |||||||
| Kabel Messenger pendukung diri | Bahan | Kawat baja galvanis | ||||||
| diameter | 1.0mm | |||||||
| Lapisan luar | bahan | LSZH | ||||||
| diameter | 10,8 ± 0,2 mm | |||||||
| Ukuran kabel (Tinggi * lebar) | 2.0(±0.1) mm × 5.0(±0.2) mm | |||||||
| Ketebalan lapisan kabel | Max. 0,8mm/Min. 0,4mm | |||||||
| Ketebalan sarung utusan | 0.5 ~ 0.7mm | |||||||
| Berat kabel | 1 ~ 4 inti | 18.2kg | ||||||
Kabel Karakteristik mekanik
| Posisi | Deskripsi | ||||||
| Rentang suhu instalasi ((°C) | -20+60 | ||||||
| Suhu operasi dan transportasi ((°C) | -40+70 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 15D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 30D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 300 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 600 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 1000 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 2200 | |||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um.. | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um.. | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um.. | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um.. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um.. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um.. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um.. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um.. | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
